Reelcraft(锐技卷轴)  重型大型卷轴 Nordic3700&5900系列

应用

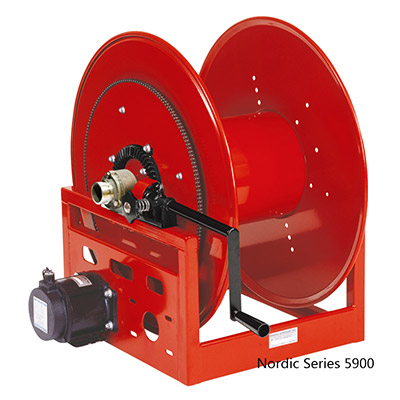

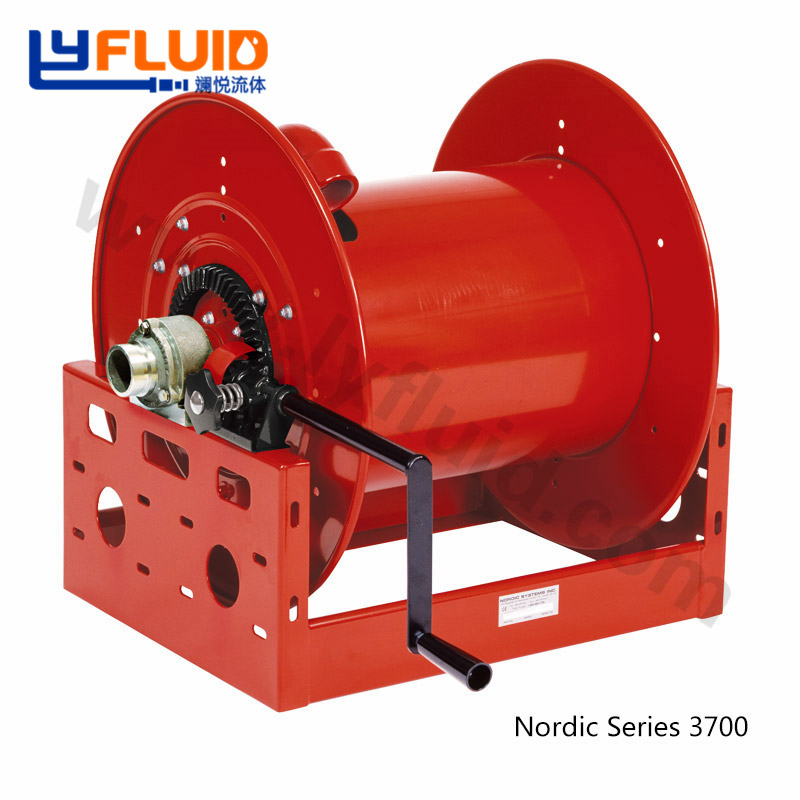

3700系列缠绕1-1/2"到2"内径的软管;5900系列缠绕3"到4"内径的软管。 驱动方式:手摇、交流、直流电机或空气马达、液压马达驱动。通过齿轮或链传动,标准密封圈高温为79 °C(174 °F)低温为-29°C(-20°F ),极端条件下高温可达204°C(400°F),低温可达-45°C(-50°F),额定压力不超过600PSI(41bar)其它工作温度和压力要求也可以满足,详情请咨询卷轴制造商。卷轴通径部分为铝铸件,可以根据要求定制部分不锈钢或者全不锈钢产品。

产品描述

软管内径 mm 38 51 64 76 102 卷轴尺寸和软管容量
软管外径 mm 52 65 81 95 121 代码说明:CRK:手摇驱动;ELC:电机驱动;AIR:气动马达驱动;HYD:液压马达驱动
型号 可容纳软管长度(其它长度也可提供) 重量 A B B B B C D E E E E F G H
CRK ELC AIR HYD CRK ELC AIR HYD
3700-23-20 m 21 8 --- --- --- 52kg mm 622 584 584 584 584 533 660 762 838 813 813 508 381 330
3700-25-20 m 21 17 --- --- --- 56kg mm 673 635 635 635 635 533 660 762 838 813 813 508 381 356
3700-25-24 m 26 23 --- --- --- 58kg mm 673 635 635 635 635 533 762 864 940 914 914 610 381 356
3700-25-32 m 35 30 --- --- --- 62kg mm 673 635 635 635 635 533 965 1067 1143 1118 1118 813 381 356
3700-31-12 m 29 17 --- --- --- 61kg mm 826 787 787 787 787 610 457 559 635 610 610 305 381 432
3700-31-20 m 52 29 --- --- --- 64kg mm 826 787 787 787 787 610 660 762 838 813 813 508 381 432
3700-31-26 m 69 41 --- --- --- 67kg mm 826 787 787 787 787 610 813 914 991 965 965 660 381 432
3700-39-16 m 70 50 --- --- --- 83kg mm 1029 991 991 991 991 610 559 660 737 711 711 406 381 533
3700-39-24 m 110 76 --- --- --- 86kg mm 1029 991 991 991 991 610 762 864 940 914 914 610 381 533
5900-31-16 m --- 18 8 6 --- 64kg mm 826 787 787 787 787 610 559 660 737 711 711 406 508 432
5900-31-24 m --- 27 11 9 --- 68kg mm 826 787 787 787 787 610 762 864 940 914 914 610 508 432
5900-31-32 m --- 37 15 12 --- 73kg mm 826 787 787 787 787 610 965 1067 1143 1118 1118 813 508 432
5900-36-12 m --- 20 9 11 --- 66kg mm 953 914 914 914 914 610 457 559 635 610 610 305 508 533
5900-36-16 m --- 30 17 14 5 68kg mm 953 914 914 914 914 610 559 660 737 711 711 406 508 533
5900-39-12 m --- 29 17 11 8 82kg mm 1029 991 991 991 991 610 457 559 635 610 610 305 508 533
5900-39-16 m --- 44 27 14 11 91kg mm 1029 991 991 991 991 610 559 660 737 711 711 406 508 533
5900-39-24 m --- 67 38 20 18 95kg mm 1029 991 991 991 991 610 762 864 940 914 914 610 508 533
